Chauffe-eau à énergie solaire gratuite – Utilise directement l'énergie photovoltaïque (PV) pour chauffer l'eau, réduisant les coûts énergétiques et maximisant l'énergie solaire gratuite.
Système de chauffage double (DC + AC) – Élément chauffant solaire en courant continu direct avec secours en 230V AC pour garantir de l'eau chaude même par temps nuageux ou la nuit.
Efficace et écologique – Utilisation solaire à 100 % sans onduleur ; stocke l'énergie solaire excédentaire sous forme d'eau chaude jusqu'à 75 °C.
Durable et bien isolé – Isolation de 50 mm pour une perte de chaleur minimale, réservoir en acier émaillé BTC340R, coque extérieure anticorrosion pour une longue durée de vie.
Garantie – Garantie de 5 ans sur le réservoir d'eau et 2 ans sur les composants électriques pour une tranquillité d'esprit assurée.

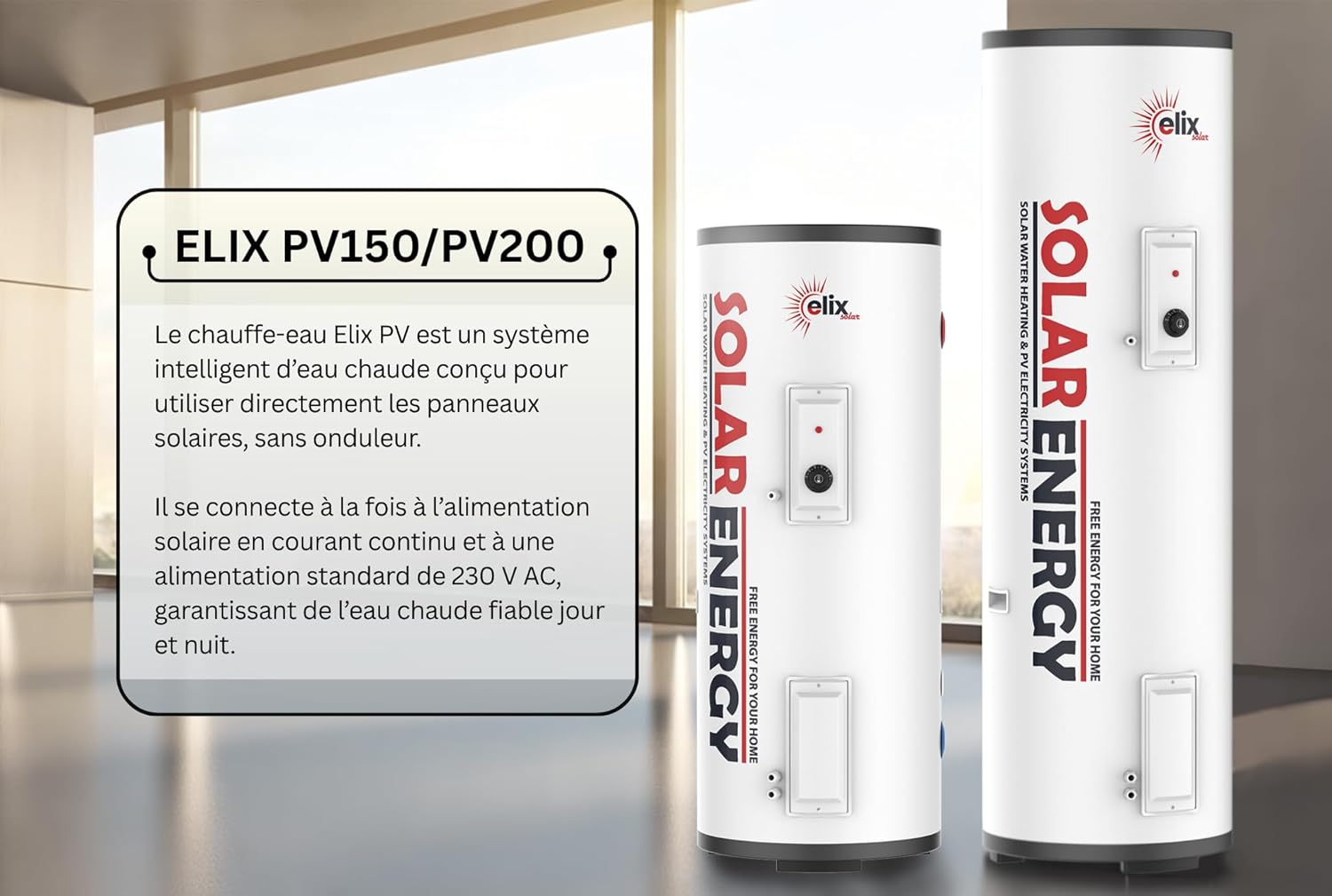

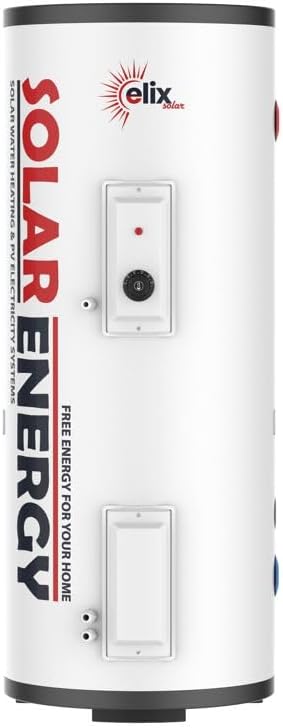

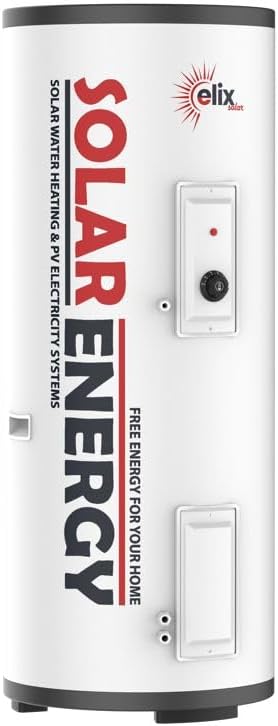

Chauffe-eau Elix PV – 150L/200L

Le chauffe-eau Elix PV est conçu pour une connexion directe avec des panneaux solaires (PV).
Le ballon PV utilise un élément chauffant à courant continu (DC) pour convertir l'énergie solaire
en eau chaude. L'élément chauffant DC se connecte directement aux panneaux solaires avec des
connecteurs MC4 sans aucun onduleur et sans aucune déclaration au réseau requise.
Le ballon utilise également un élément chauffant 230V (AC) lorsque la puissance solaire DC est
insuffisante.
Le chauffe-eau Elix PV peut être équipé d'un contrôleur Elix MPPT qui augmente le
rendement des panneaux PV jusqu'à 30 %.

Caractéristiques

Intègre des éléments chauffants DC et AC.

Supporte les modes Solaire (DC uniquement) et Hybride (DC+AC).

Utilisation à 100 % de l'énergie solaire – aucun excédent n'est perdu.

Garantit une température d'eau constante

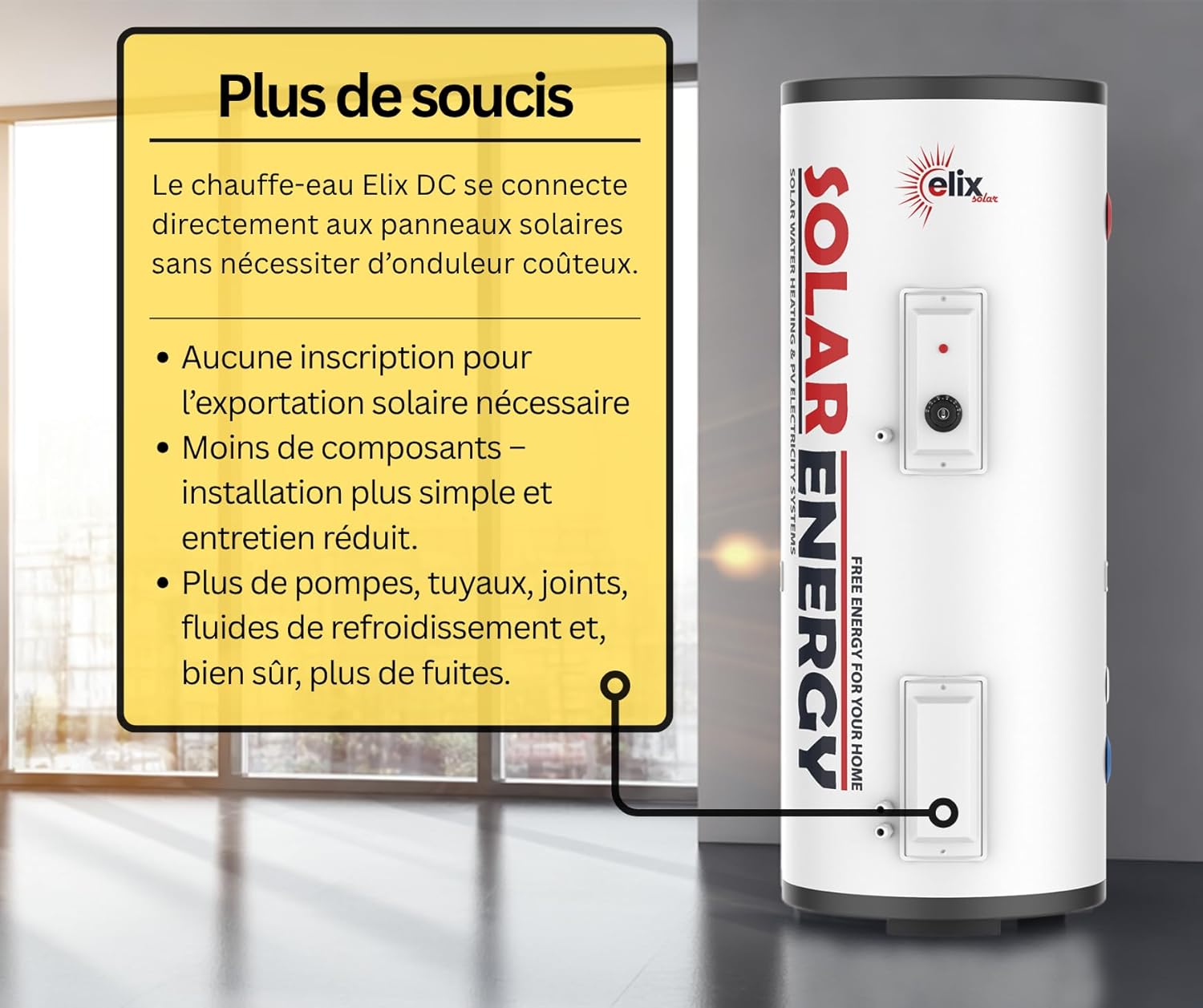

Pas d'onduleur nécessaire – connexion directe aux panneaux solaires

Installation simple

54 mm d'isolation – la meilleure de sa catégorie !

Contrôleur MPPT avec Wi-Fi pouvant être équipé.

Élément chauffant DC plus puissant de 1500 W pouvant être équipé
(standard 1100 W).

Convient pour une installation intérieure (recommandée) ou extérieure.

Garantie :
- 5 ans (ballon d'eau)
- 2 ans (composants électriques)

Caractéristiques du chauffe-eau (150L/200L)

Matériau du réservoir intérieur : Acier émaillé BTC340R

Épaisseur du réservoir intérieur : 2,5 mm

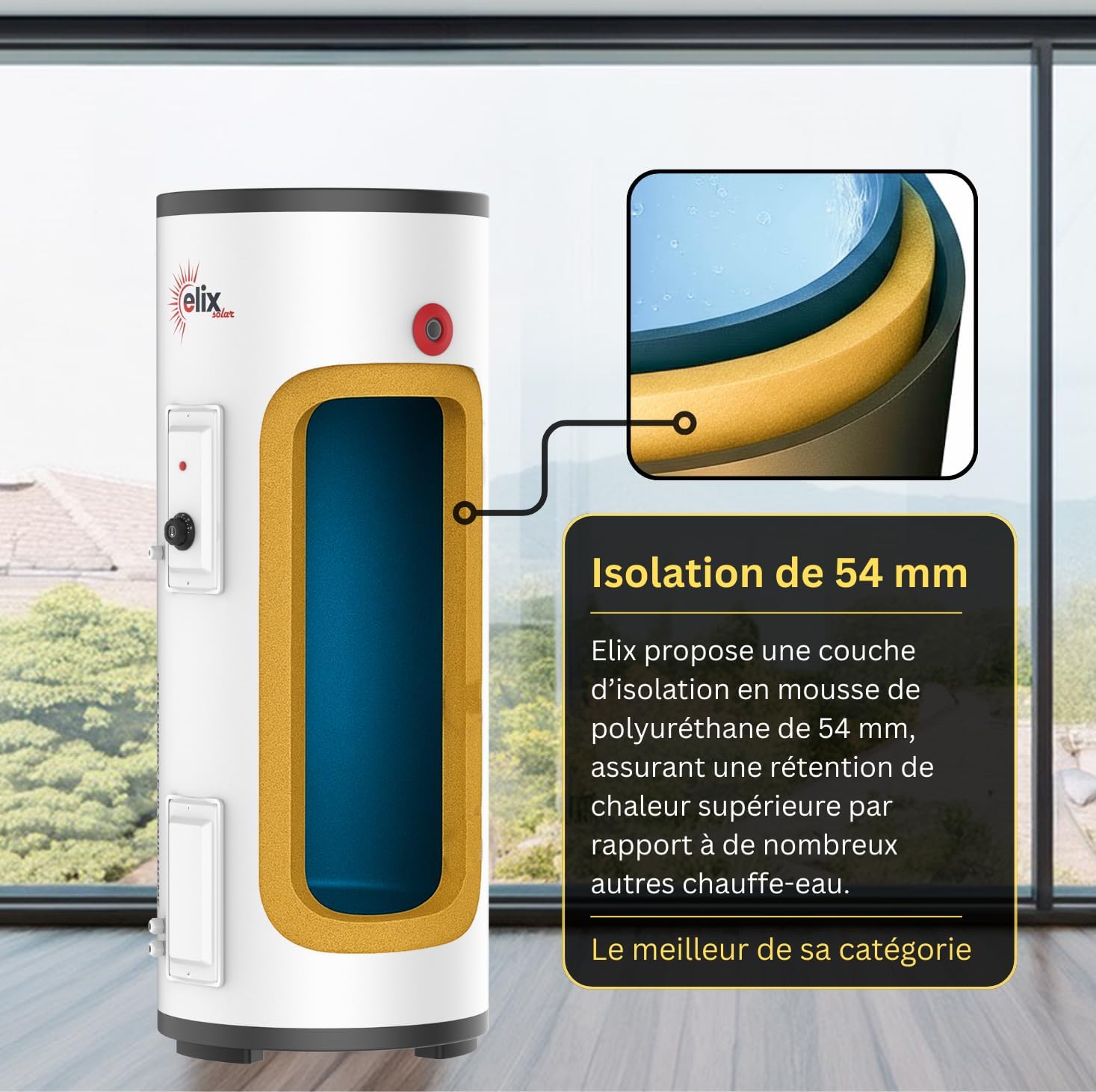

Épaisseur d'isolation : 54 mm

Matériau du réservoir extérieur : Acier anticorrosion

Pression nominale : 0,8 MPa

Dimensions :
- 150L : Ø520 x 1308 mm
- 200L : Ø520 x 1688 mm

Taille des raccords eau : G3/4 ''

Température max. : 75 °C

Puissance élément DC : dépend de la configuration des panneaux solaires

Limite de tension en circuit ouvert (Voc) élément DC : 110 V

Résistance fixe élément DC :
- Élément 1100 W : 6,48 Ω
- Élément 1500 W : 4,8 Ω (produit plus de puissance)

Puissance élément AC : 2000 W

Tension/fréquence élément AC : 230 V / 50 Hz

* Pour voir comment calculer la puissance de l'élément DC en fonction de votre ensemble de
panneaux solaires, consultez le manuel PDF ci-dessous.


Comment ça fonctionne

Le ballon utilise deux éléments chauffants : un AC et un DC. L'élément chauffant DC est
connecté directement aux panneaux solaires (pas besoin d'onduleur). L'élément chauffant AC est
branché sur une prise murale standard 230 V. Si l'énergie solaire DC n'est pas suffisante,
l'AC (230 V) peut être utilisé pour garantir de l'eau chaude – par temps nuageux ou ensoleillé,
de jour comme de nuit.

Modes de chauffeMode DC uniquement (chauffage solaire) :

Dans ce mode, le chauffe-eau utilise uniquement l'énergie solaire — aucune
consommation du réseau domestique.

Activé en réglant le bouton du thermostat sur la position « OFF ».

Dans ce mode, vous ne pouvez pas sélectionner une température exacte — l'eau chauffe
simplement autant que l'ensoleillement le permet.

Mode Hybride (DC + AC) :

Le mode hybride est actif dès que vous sélectionnez une température avec le bouton du
thermostat.

Le mode hybride utilise à la fois l'AC et le DC pour garantir un chauffage rapide jusqu'à
la température choisie

Passe automatiquement en mode DC uniquement lorsqu'il y a assez d'énergie solaire pour
chauffer l'eau au-dessus de la température sélectionnée sur le thermostat (jusqu'à 75 °C)

Contrôleur Elix MPPT optionnel avec Wi-Fi

Tous les modèles de chauffe-eau Elix PV peuvent être équipés du contrôleur Elix MPPT. Il suit
en continu le point de puissance maximale des panneaux solaires pour des gains d'énergie
solaire jusqu'à 30 % :

---------------------------------------------------------------------
Condition , Sans MPPT , Avec MPPT
---------------------------------------------------------------------
Plein soleil , ~85-95% , ~98-99%
Nuageux / faible luminosité , ~40-70% , ~80-98%
Moyenne annuelle , Base de référence , ~25-35%
---------------------------------------------------------------------

Permet de contrôler votre chauffe-eau Elix PV depuis votre téléphone
(application SmartLife) !

Surveillance de la puissance/tension PV, changement de mode, réglage de la température.

Fournit des modes de fonctionnement supplémentaires pour le chauffe-eau PV

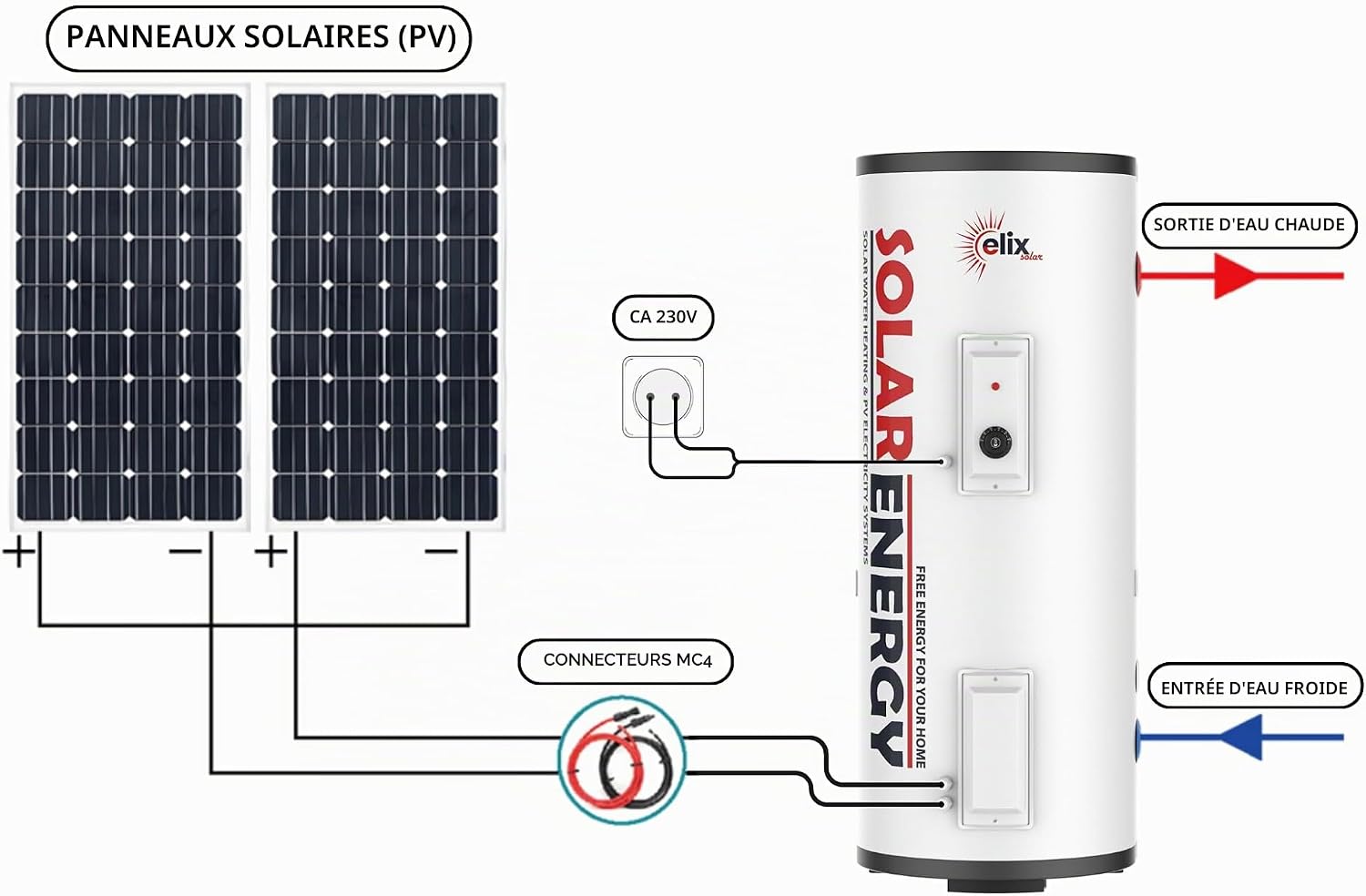

Comment connecter le chauffe-eau Elix PV aux panneaux solaires

Les panneaux solaires se connectent simplement avec des câbles MC4 directement au chauffe-eau.
Aucun onduleur n'est nécessaire, ce qui simplifie l'installation et réduit les coûts.
De plus, le chauffe-eau doit être branché sur une prise AC 230 V pour alimenter l'élément
chauffant AC.

Comment connecter le chauffe-eau Elix PV aux panneaux solaires avec MPPT

Les panneaux PV et le réseau 230 V AC se connectent aux entrées du contrôleur.

Les sorties du contrôleur se connectent aux éléments chauffants DC (solaire direct) et AC
(assistance réseau) du chauffe-eau.

Aucune énergie solaire gaspillée

Le chauffe-eau Elix PV agit comme une batterie qui stocke l'énergie solaire sous forme d'eau
chaude. Lorsqu'il y a beaucoup de soleil mais une faible demande d'eau chaude, il utilise le
mode chauffage DC uniquement, qui convertit l'excédent d'énergie solaire en eau chaude
(jusqu'à 75 °C). L'isolation de 54 mm garantit des pertes de chaleur minimales.

Au lieu de gaspiller l'excédent d'énergie solaire, le système le stocke sous forme d'eau chaude
pour une utilisation ultérieure les jours nuageux ou la nuit — éliminant le besoin d'envoyer le
surplus via un onduleur ou vers le réseau.

Performances en chauffage DC uniquement

Le tableau ci-dessous montre combien de litres d'eau chaude à 55 °C par heure le ballon peut
fournir en continu en mode chauffage DC uniquement avec différentes puissances provenant des
panneaux PV.
Cela permet de savoir à quoi s'attendre selon les conditions d'ensoleillement et la taille des
panneaux solaires.

Conditions

Élément chauffant AC inactif

Élément chauffant DC actif

Eau dans le ballon déjà chauffée à 55 °C

Température eau froide entrante : 15 °C

Température cible eau chaude : 55 °C

Température ambiante : 20 °C

---------------------------------------------------------------------------------
Puissance chauffage DC (W) , Production eau chaude 55 °C (L/h)
---------------------------------------------------------------------------------
0 W , 0,0 L/h
100 W , 2,15 L/h
500 W , 10,70 L/h
750 W , 16,05 L/h
1100 W , 23,55 L/h
1500 W , 32,00 L/h
---------------------------------------------------------------------------------
* Pour voir comment calculer la puissance de chauffage DC pour votre ensemble de panneaux
solaires, consultez le manuel PDF ci-dessous.


Avantages du système de chauffage ELIX PV

Fonctionnement sans onduleur : Connexion directe aux panneaux solaires via
connecteurs MC4, minimisant coût et complexité d'installation.

Aucune déclaration au réseau : Pas d'onduleur ni de raccordement réseau requis
pour les panneaux PV.

Mécanisme double chauffe : Intègre des éléments DC et AC pour un fonctionnement
fiable quelles que soient les conditions d'ensoleillement.

Stockage d'énergie thermique : Fonctionne comme une batterie d'énergie, stockant
l'excédent solaire sous forme d'eau chaude.

Isolation épaisse : 54 mm d'isolation pour des pertes de chaleur minimales et un
stockage efficace de l'eau chaude.

Construction robuste : Réservoir intérieur en acier émaillé BTC340R et coque
extérieure en acier anticorrosion pour une durée de vie allant jusqu'à 20 ans.

Entretien

Anode en magnésium anti-corrosion – Protège la surface intérieure du ballon contre la corrosion.
L'anode s'use avec le temps et doit être inspectée et remplacée tous les 24 mois.

Installation du contrôleur MPPT et de l'élément chauffant DC

Le chauffe-eau standard est livré avec un élément chauffant DC de 1100 W déjà installé.
Avant utilisation avec un élément chauffant DC de 1500 W, celui-ci doit être installé dans le
chauffe-eau. L'installation n'est pas compliquée et est entièrement décrite dans le manuel.
Avant utilisation avec le contrôleur MPPT, celui-ci doit être connecté au chauffe-eau. La
connexion n'est pas compliquée et est entièrement décrite dans le manuel.
